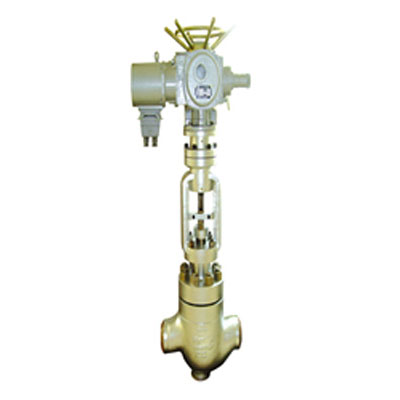

產品概述
電站鍋爐或工業鍋爐上，均配備有向空排汽閥，作為鍋爐起動時向空排汽，調節鍋爐蒸汽溫度在規定范圍之內。正常運行時，當鍋爐壓力升高，又不希望鍋爐安全門動作，常開出向空排汽閥進行降壓，由此可見，向空排汽閥的工作條件十分惡劣，起動時往往排出的是汽水混合物，工作狀態下排出的是全壓狀態的高溫高壓蒸汽。過去鍋爐上裝的向空排汽閥一般均采用球閥，由于該閥調節性能差，抗汽蝕性能差，由于壓差大、溫差大、噪聲也很大，伴隨而來的是閥門振動也很大，因此該閥門基本在一個大修周期內閥座或閥芯就會產生裂紋或汽蝕泄漏，不得已需更換閥門。根據上述情況，NBKVRTJ961Y系列向空排汽閥，它能承受570℃-610℃的高溫，≤42MPa的壓差，經久耐用。
NBKVRTJ961Y系列向空排汽閥結構特點是采用套筒形式的均流罩，這就改變了由原來采用球閥時單一閥座閥芯節流排汽變?yōu)榻涍^套筒均流罩的多次節流，將排汽全壓變?yōu)槎嗉壗祲?，且均流罩屬消音結構，這從根本上解決了噪音大、振動大、沖蝕嚴重、使用壽命短、調節性能差的缺點。
為了提高NBKVRTJ961Y系列向空排汽閥的耐高溫、高壓和耐沖蝕的性能，主要零件均選用優質不銹鋼制造，閥芯和閥座的節流部位均采用堆司太萊合金鋼的加工工藝。
工作原理
NBKVRTJ961Y系列向空排汽閥是由電動頭和向空排汽閥兩部份組成。由電動頭產生軸向力，帶動閥桿動作，從而引起介質流量的變化，來完成系統運行要求。該排汽閥適用于125、200、300、600MW、1000MW配套鍋爐上的向空排汽調節門；也適用于100以下的各類小型機組配套鍋爐的向空排汽調節門。
主要技術參數
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 150 | 250 | 350 |
| 流量特性 | 近似線性 |
| 公稱壓力PN (MPa) | ≤10，10~42 |
| 連接型式 | 焊接 |
| 配用執行機構 | 電動頭 |
| 行程L（mm） | 40 | 40 | 57.6 | 57.6 | 88.2 | 100 | 100 |
| 最大壓差△P（MPa） | ≤30 |
| 額定流量系數 Cv | 25 | 39 | 56 | 91 | 112 | 760 | 1650 |
| 工作溫度t（℃） | ≤610 |
| 使用介質 | 過熱蒸汽 |
閥門主要材料
| 名稱 | 材 料 |
| 閥體 | ZG 12Cr1MoV、F91 |
| 閥芯 | 316 ss、0Cr18Ni12Mo2Ti 堆司太萊合金 |
| 閥桿 | 316 ss 、25Cr2Mo1VA |
| 閥座 | 316 ss、1Cr18Ni9Ti 堆司太萊合金 |
外形尺寸
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 150 | 250 | 350 |
| H (mm) | 1080 | 1080 | 1210 | 1210 | 1420 | 1650 | 1870 |
| H1 (mm) | 95 | 110 | 120 | 120 | 160 | 200 | 240 |
| L (mm) | 250 | 378 | 470 | 600 | 730 | 750 | 870 |
| D1 (mm) | 70 | 95 | 120 | 150 | 180 | 325 | 456 |
| D2 (mm) | 50 | 65 | 80 | 100 | 120 | 250 | 345 |
注：上述尺寸僅供參考?？砂垂r要求設計。

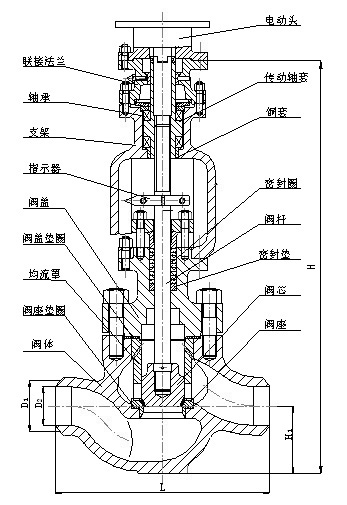

閥門結構圖
